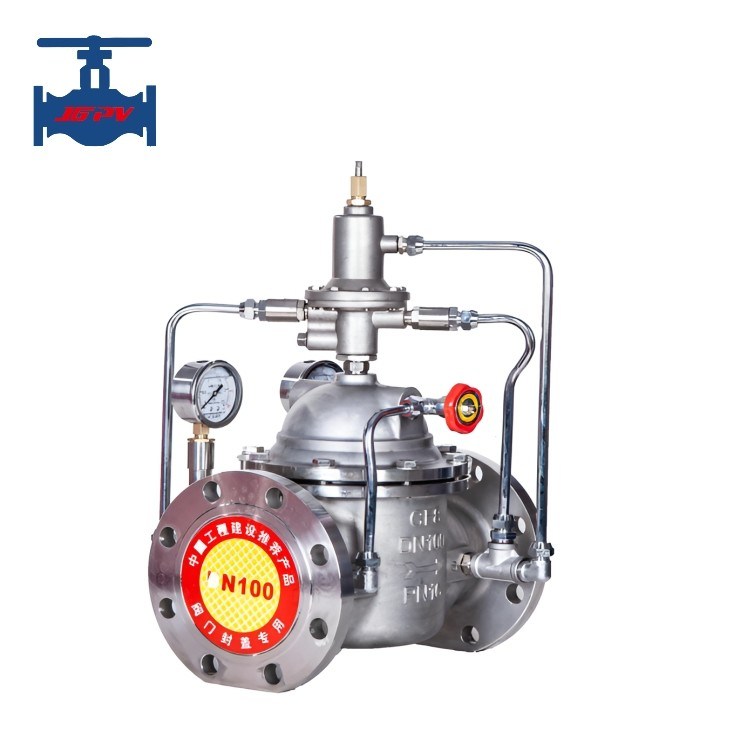

Katup kontrol tekanan diferensial stainless steel, bypass balancing control valve

Sistem HVAC Menggunakan Stainless Steel Pressure Differential Bypass Balance Control Valve

Pengantar produk:
800X seri diferensial tekanan bypass katup keseimbangan terdiri dari katup utama, diferensial tekanan kontrol pilot katup, jarum katup, katup bola, mikro filter,dan alat pengukur tekanan untuk membentuk sistem penghubung kontrol hidrolikMelalui ruang kontrol katup pilot yang dirancang khusus, sinyal perubahan tekanan dibandingkan, dan sinyal pembukaan katup utama keluar untuk mengontrol pembukaan katup utama,dengan demikian mengontrol perbedaan tekanan masuk dan keluar dari katup utama pada nilai yang ditetapkan.

Prinsip kerja adalah bahwa ketika perbedaan tekanan antara inlet dan outlet katup utama berubah, perbedaan tekanan antara pipa penghubung A dan pipa penghubung B berubah,yang mengubah pembukaan katup pilotKetika perbedaan tekanan besar, pembukaan katup pilot besar, dan jumlah air yang dilepaskan melalui pipa C di ruang kontrol meningkat.Tekanan di ruang kontrol katup utama menurun, dan pembukaan katup utama meningkat. perbedaan tekanan antara inlet dan outlet dari katup utama berkurang.jika perbedaan tekanan antara inlet dan outlet katup utama berkurang, pembukaan katup pilot berkurang, dan tekanan di ruang kontrol katup utama meningkat,mendorong pembukaan katup utama untuk menurun dan menyebabkan perbedaan tekanan katup utama meningkatEfek umpan balik negatif ini menstabilkan perbedaan tekanan antara inlet dan outlet katup utama pada nilai yang ditetapkan.Pembukaan katup jarum dan tekanan dari spring katup panduan dapat digunakan untuk mengatur perbedaan tekanan antara inlet dan outlet dari katup utama.

Produk ini menggunakan kontrol diri hidrolik dan tidak memerlukan perangkat lain atau sumber energi.Mudah dirawat dan banyak digunakan dalam sistem jaringan pasokan air seperti gedung tinggi dan area perumahan, serta proyek pasokan air perkotaan.


Parameter teknis produk:

Fitur produk:
1. Tubuh katup mengadopsi seluruh jalur, desain streamlined, resistensi cairan kecil, aliran besar.
2Penutup ganda antara tubuh katup, bonet, sambungan silinder piston dengan penutup gasket dan penutup cincin penutup, memastikan tidak bocor.
3Tubuh katup, silinder piston, piston orientasi ganda, gerakan stabil dan dapat diandalkan.
4Seluruh silinder piston stainless steel, seluruh piston cast, cincin penyegelan NBR, kombinasi sempurna memperpanjang umur layanan sangat.
