Menyoroti:
Aplikasi:: |
Umum |
Tipe Menengah:: |
Air, uap dan minyak dll. |
Jenis pemasangan:: |
Pemasangan Langsung |
Standar atau tidak standar:: |
Standar |
Cara mengalir:: |
Dua arah |
Aktuasi:: |
Manual, listrik, pneumatik, otomatis |
Kinerja Sealing:: |
Penyegelan |
Suhu Kerja:: |
Suhu normal dan suhu tinggi |
Aplikasi Tekanan:: |
Tekanan Normal |
Garansi Kualitas:: |
18 bulan |

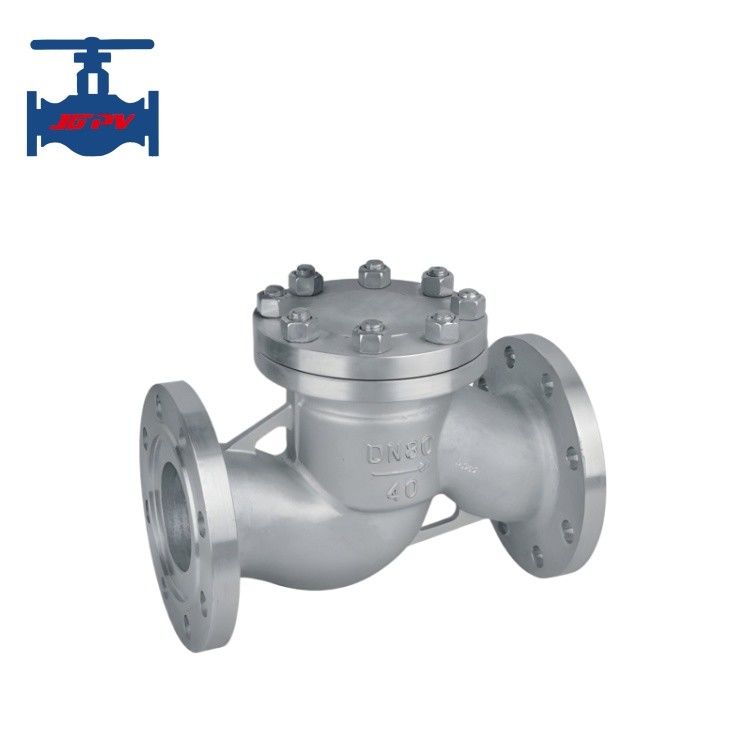

Menyorot: Katup periksa jenis angkat
PENDAHULUAN PRODUK:
Katup periksa lift adalah jenis katup periksa di mana cakram meluncur di sepanjang garis tengah vertikal bodi katup. Strukturnya
mirip dengan katup globe, dengan tubuh dan cakram sama dengan katup globe. Lengan pemandu
Mesin di bagian atas cakram dan bagian bawah kap, memungkinkan cakram untuk bergerak ke atas dan ke bawah dengan bebas di dalam
lengan pemandu. Ketika medium mengalir ke arah depan, cakram didorong terbuka oleh dorongan medium. Saat
Medium berhenti mengalir, cakram turun ke kursi katup dengan beratnya sendiri, mencegah aliran balik medium. Ini
Jenis katup banyak digunakan di berbagai bidang seperti bahan kimia, metalurgi, dan industri farmasi, dan harus
Dipasang secara horizontal dalam jaringan pipa.
Parameter Teknis Produk:
|
Nominal DiameterDn (mm)
|
50～300
|
|
Nominal tekananPN (MPA)
|
1.0～2.5
|
|
Tes tekananPS (MPA)
|
Tes kekuatan (air)
|
1.5～3.75
|
|
Uji penyegelan (air)
|
1.1～2.75
|
|
Cara koneksi
|
Flens
|
Fitur Produk:
1. Periksa katup harus dipasang dan digunakan, yaitu aliran sedang ke arah panah yang ditunjukkan.
2. Volume kecilnya, ringan, teknologi pemrosesan yang baik, adalah salah satu arah pengembangan katup periksa, tetapi koefisien resistensi fluida sedikit lebih besar dari katup periksa ayunan.
3. Ketika medium mengalir dalam arah yang ditentukan, cakram katup tunduk pada aksi gaya medium, ketika aliran penghitung medium dibuka, karena berat cakram katup dan cakram katup tunduk pada aksi gaya terbalik medium, sehingga permukaan penyegelan cakram katup dan kursi katup ditutup, untuk mencegah tujuan bintik-bintik-bek.
4. Permukaan penyegelan tubuh katup dan cakram overlay dengan stainless steel
