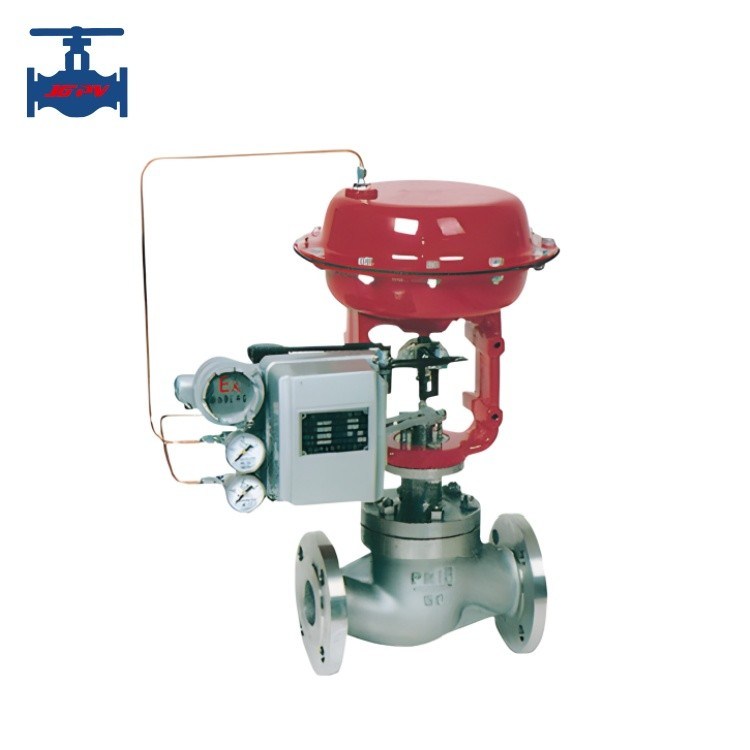

WCB CF8 CF8M Pneumatic Diaphragm Type Pressure Regulating Control Valve Dengan Positioner
Pengantar produk:
Klep kontrol diafragma presisi pneumatik juga dikenal sebagai katup pengatur, yang meliputi: SZJHP pneumatic precision diafragma single seat regulating valve,SZJHM pneumatik presisi diafragma sleeve regulator katup dan SZJHN pneumatik presisi diafragma ganda kursi regulator katup, yang mengadopsi struktur panduan atas dan dilengkapi dengan alat penggerak multi pegas.kehilangan penurunan tekanan kecil, kapasitas katup besar, karakteristik aliran yang akurat, dan pemisahan dan perakitan yang nyaman.dan kadar cairan dalam gas, cairan, dan media lain untuk mempertahankan nilai tertentu.Khususnya cocok untuk situasi kerja di mana kebocoran kecil diizinkan dan perbedaan tekanan antara bagian depan dan belakang katup tidak signifikan.
Ada berbagai jenis katup pengatur diafragma presisi pneumatik, termasuk tipe standar, jenis pemotongan pengatur, jenis penyegelan pipa, jenis isolasi jaket, dll.Tekanan nominal produk termasuk PN16, 40, dan 64; Kisaran diameter nominal adalah DN20-300. Cocok untuk berbagai suhu cairan mulai dari -200 °C sampai +560 °C. Standar tingkat kebocoran memiliki tingkat IV atau VI,dan karakteristik aliran adalah linier atau persentase yang sama
Parameter teknis produk:
| Ukuran pelabuhan DN(mm) (diameter inti dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| (10) | (12) | (15) | (20) | ||||||||||||||
| Koefisien aliran Kv | Linier | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| Persentase yang sama | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| Kecepatan pukulan ((mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| Luas membran efektif Ae (((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||||||
| Jangkauan sinyal Pr(KPa) | 20 ¢100,40 ¢200 | ||||||||||||||||
| Tekanan sumber udara Ps (((KPa) | 0.14 ¢ 0.4 | ||||||||||||||||
| Karakteristik aliran yang melekat | Persentase linier dan sama | ||||||||||||||||
| Rasio yang dapat disesuaikan secara inheren R | 50:1 | ||||||||||||||||
| Kebocoran yang diizinkan | Kursi keras:Kelas IV; Kursi lunak:Kelas VI | ||||||||||||||||
| Tekanan nominal PN ((MPa) | 1.6, 4.0, 6.4 | ||||||||||||||||
| Suhu kerja T (°C) | Suhu normal | -20 ¢200,-40 ¢250,-60 ¢250 | |||||||||||||||
| Penyebaran panas | -40 ¢450,-60 ¢450 | ||||||||||||||||
| Suhu tinggi | 450 ₹560 | ||||||||||||||||
| Suhu rendah | -60-100,-100-200,-200-250 | ||||||||||||||||
Fitur produk:
1Karakteristik input-output dari aktuator katup kontrol diafragma pneumatik menunjukkan hubungan linier, yaitu,ada hubungan linier antara perpindahan output dan tekanan sinyal masukanPerpindahan output disebut stroke dan ditampilkan pada papan tampilan stroke.Beberapa aktuator reaksi juga memasang tampilan posisi katup pada bagian atas kapsul untuk menampilkan posisi katupAda enam spesifikasi untuk stroke pemicu katup kontrol diafragma pneumatik domestik, termasuk 10mm, 16mm, 25mm, 40mm, 60mm, dan 100mm.
2Luas efektif diafragma aktuator secara langsung proporsional dengan dorongan, dan semakin besar luas efektif, semakin besar dorongan aktuator.
3Struktur aktuator aksi positif dan negatif pada dasarnya sama, terdiri dari penutup diafragma atas, penutup diafragma bawah, membran membran, tongkat dorong, pegas,komponen penyesuaian, bracket, dan papan tampilan stroke.
4Perbedaan utama antara struktur aktuator aksi positif dan negatif adalah bahwa sinyal masukan aktuator aksi negatif terletak di bagian bawah kotak diafragma,dan tongkat dorong keluar juga terletak di bagian bawahKarena penyegelan yang baik dari diafragma, tidak perlu untuk menyegel di outlet batang katup.
5Kekuatan awal pegas dapat diubah dengan menyesuaikan elemen penyesuaian, sehingga mengubah dorongan aktuator.
6Katup kontrol diafragma pneumatik dapat dilengkapi dengan perangkat pengunci diri untuk mencapai penguncian diri dan posisi katup kontrol.
7. Posisi katup dapat ditambahkan untuk mencapai deteksi posisi katup dan umpan balik, meningkatkan kinerja kontrol.
8Perangkat konversi pergeseran dapat ditambahkan ke katup kontrol diafragma pneumatik untuk mengubah pergeseran linier menjadi pergeseran sudut, yang digunakan untuk memutar tubuh katup.
9Katup kontrol diafragma pneumatik dapat dilengkapi dengan mekanisme roda tangan, yang dapat digunakan untuk operasi degradasi dalam kasus kegagalan kontrol otomatis, meningkatkan keandalan sistem.
