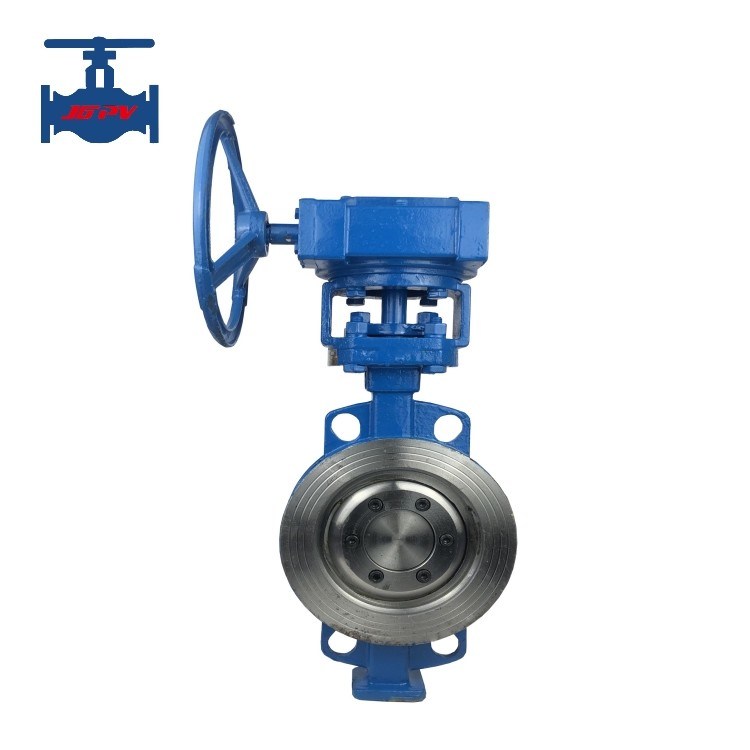

High Performance Triple Offset Butterfly Valve Untuk Penggunaan Pipa Industri Standar ANSI

ANSI Standard High Performance Triple Offset Butterfly Valve untuk penggunaan pipa industri

Pengantar produk:

Katup kupu-kupu standar Amerika adalah katup kupu-kupu berkinerja tinggi yang dirancang dan diproduksi sesuai dengan standar Amerika saat ini API609.Katup mengadopsi tiga dimensi eksentrik kerucut kursi penyegelan pasangan, dan segel lempengan kupu-kupu menggunakan jenis baru dari lempengan logam tertanam pada lempengan kupu-kupu untuk cocok dengan kursi katup.

Katup kupu-kupu standar Amerika adalahtiga katup kupu-kupu eksentrik, yang eksentrisitas ketiga terbentuk oleh eksentrisitas posisi sumbu batang dari katup eksentrik ganda,dan penyimpangan garis tengah permukaan penyegelan kerucut dari garis tengah katup dengan sudut. Dua eksentrisitas pertama mengurangi gesekan antara kursi katup dan cincin penyegelan, menyebabkan kursi katup dan pelat katup lepas dari kontak setelah sekitar 15 derajat pembukaan.Eksentrisitas ketiga benar-benar melepaskan kursi katup dan pelat katup di seluruh pukulan katup, dan kontak antara pelat katup dan pelat katup hanya sesaat selama penyegelan.

Struktur ini sangat mengurangi gesekan antara kursi katup dan pelat katup selama proses pembukaan dan penutupan, mengurangi keausan, dan memperpanjang umur layanan; Karena pengurangan gesekan,torsi kerja katup berkurang, dan aktuator yang lebih kecil dapat digunakan untuk mengurangi intensitas kerja para pekerja; penutupannya dicapai dengan menekan antara kursi katup dan cincin penutup pada lempeng katup,semakin tinggi torsi, semakin tinggi tingkat penyegelan. Jika desain struktur katup wajar, dapat mencapai efek penyegelan yang sangat tinggi,dan desain yang masuk akal dari sudut kontak penyegelan dapat menghilangkan kemungkinan penyumbatan katupOleh karena itu meningkatkan keandalan operasi; 5) Dibandingkan dengan katup kupu-kupu umum,tiga katup kupu-kupu eksentrik menggunakan segel logam untuk mengatasi kelemahan segel lunak dan memiliki rentang suhu yang lebih luas yang berlaku. Tidak hanya dapat menggantikan katup gerbang untuk kondisi suhu tinggi dan rendah, tetapi juga dapat digunakan untuk kondisi korosi dan tahan erosi

Spesifikasi produk:

Fitur produk:
1. Struktur eksternal sederhana, volume kecil, berat ringan, biaya rendah, dan berbagai aplikasi
2Karakteristik struktural dari katup kupu-kupu ini menghilangkan kerugian dari jenis katup kupu-kupu lain yang terlalu terbuka dan tidak dapat disegel,dan dapat digunakan secara normal pada suhu tinggi, mengatasi cacat kebocoran mudah karena ekspansi termal ketika digunakan dalam kondisi suhu tinggi.
3Katup memilih bahan permukaan penyegelan yang berbeda sesuai dengan persyaratan media yang digunakan untuk memastikan bahwa permukaan penyegelan tahan terhadap keausan, erosi, dan memiliki umur layanan yang panjang.
