Menyoroti:
Alur kontrol: |
aktif/nonaktif |
Jenis operasi: |
Manual |
Bahan pemangkasan: |
Baja tahan karat, kuningan, perunggu |
Peringkat Tekanan: |
150PSI |
Memori elastis: |
Memori elastis yang sangat baik |
Jenis Aktuasi: |
Roda tangan |
Kelas kebocoran: |
Kelas IV, Kelas V, Kelas VI |
Kisaran suhu: |
0-100 derajat Celcius |
Akhiri Koneksi: |
Berulir |
Bahan segel: |
PTFE |
Tipe Katup: |
Gerbang katup |
Kemampuan shutoff: |
Bubble-ketat, Kelas VI, atau Kelas V |
Kerajinan manufaktur: |
Pengecoran |
Struktur: |
Diafragma |
Tujuan: |
Regulasi aliran |
Rincian produk:

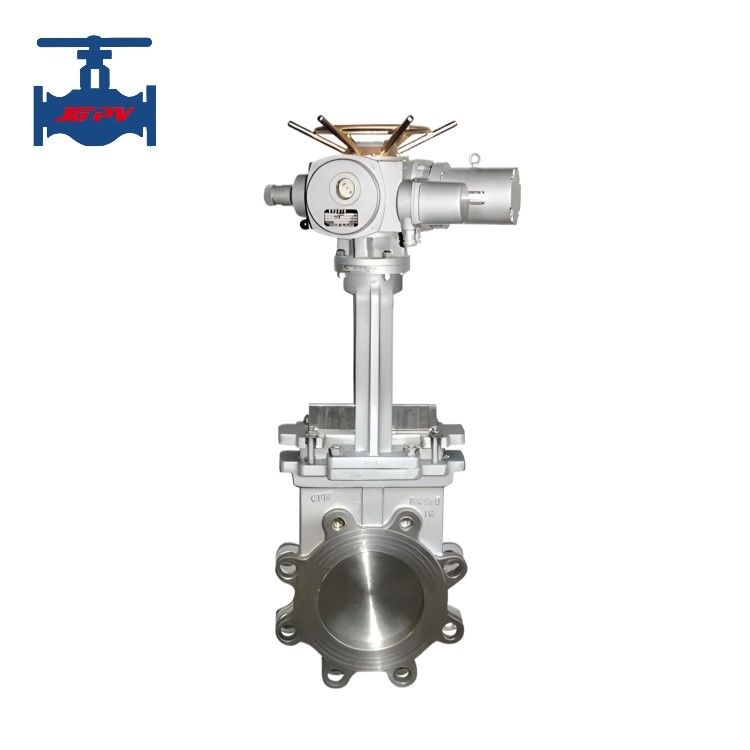

Seperti namanya, katup gerbang pisau memiliki incision diagonal berbentuk pisau di bagian bawah pelat gerbang datar, yang memiliki fungsi
dari pemotongan media, memastikan bahwa katup dapat ditutup tanpa diblokir oleh media.
Membuka/menutup aliran media seperti pulp, abu batubara, bahan baku kimia, limbah, dan makanan.
katup gerbang pisau adalah pelat gerbang, yang arah gerakannya tegak lurus ke arah cairan. katup gerbang pisau hanya dapat dibuka sepenuhnya
Klep ini mudah dioperasikan, memungkinkan pembukaan bebas, dan memiliki fitur fleksibel dan
gerakan yang dapat diandalkan; pelat gerbang mudah dirakit dan dirawat, struktur penyegelan wajar, dan cincin penyegelan nyaman
dan praktis untuk diganti. pelat gerbang dari katup gerbang pisau memiliki fungsi shearing, yang dapat mengikis adhesions pada permukaan penyegelan
Pelat gerbang stainless steel dapat mencegah kebocoran segel yang disebabkan oleh korosi.
Parameter teknis produk:
|
Pelabuhan ukuran
|
DN50-DN1200
|
|
Tekanan nominal
|
PN1.0️1.6 ((MPa);150LB; 10K
|
|
Cara koneksi
|
Wafer dan flange
|
|
Metode yang didorong
|
Alat penggerak listrik
|
|
Sumber daya listrik
|
AC380V
|
|
Cara pengendalian
|
Fungsi ON/OFF dan fungsi pengatur
|
|
Tekanan kerja
|
DN50️DN250: 10 bar
DN300️DN400: 6 bar
DN450: 5 bar
DN500️DN650: 4 bar
DN700️DN1000: 2 bar
|
|
Sambungan flange
|
GB9113.1-2000;JB/T79.1-1984;HG20592-1997;ASME B 16.5;EN 1092-1:2001
|
|
Standar panjang
|
GB/ Apa yang terjadi?T15188.2-94; MSS SP 81-2001
|
|
Standar tekanan
|
GB/T12224-2007; ANME B 16.34-2003;ISO7005-1
|
|
Standar pengujian
|
Kekuatan dan standar penyegelan:JB/T9092-1999
Standar segel logam:MSS SP 91-2001 40 ml/ inci
Kursi katup NBR, EPDM, dan PTFE harus sesuai dengan standar kebocoran 1/10 dari penguncian keras.
|
|
Suhu kerja
|
Kursi
|
NBR≤80°C;EPDM≤ 120°C;PTFE≤180°CBaja tahan karat paduan keras≤ 450-900°C
|
|
Tubuh
|
WCB≤425°C;
Baja tahan karat, baja kromium molibdenum≤600°C;
2520 baja tahan karat dupleks≤ 900°C
|
|
Aplikasi menengah
|
pemilihan batubara, pembuangan slag, pengolahan air limbah kota, makanan, kertas-pembuatan, obat-obatan, minyak bumi, pipa kimia dan lain-lain minyak, air, dan uap di pembangkit listrik pertambangan, menghubungkan atau memotong slurry semen, bubuk emas, pasir, slag, slurry batubara, pulp, pulp kayu,mengulurkan, serat, debu, limbah pengolahan kimia, tangki sedimentasi, aspal, outlet silo, jus buah, biji-bijian, air limbah pembantaiandll.
|
Fitur produk:
1Tubuh katup mengadopsi desain integral, dengan resistensi cairan yang rendah dan operasi yang fleksibel dan nyaman.
2. Penggerak sekrup mengadopsi desain bantalan dua bidang, yang sangat mengurangi gesekan transmisi dan memudahkan pembukaan dan penutupan katup.
3. kursi katup penyegelan dari katup pintu pisau mengadopsi segel bergerak, dan O-ring pre tightening memberikan kekuatan pre tightening untuk membuat kursi katup penyegelan erat melekat pada lempeng katup,sangat mengurangi kebocoranIni memiliki fungsi kompensasi otomatis untuk keausan pasangan penyegelan dalam penggunaan jangka panjang, meningkatkan umur layanan katup.
4. pegangan panduan tetap, tidak ada desain alur, tidak mudah menyebabkan akumulasi dan jamming medium.
5Kursi katup dapat dipilih sebagai segel keras logam atau segel lunak sesuai dengan kebutuhan media dan industri.Pelat gerbang diobati dengan plating kromium keras atau ion nitriding di permukaan, membuatnya lebih tahan aus dan meningkatkan umur permukaan penyegelan; Kursi katup penyegelan lunak dapat dipilih dari PTFE, NBR, atau EPDM,dengan kinerja penyegelan yang baik dan ketahanan korosi.
