Menyoroti:
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

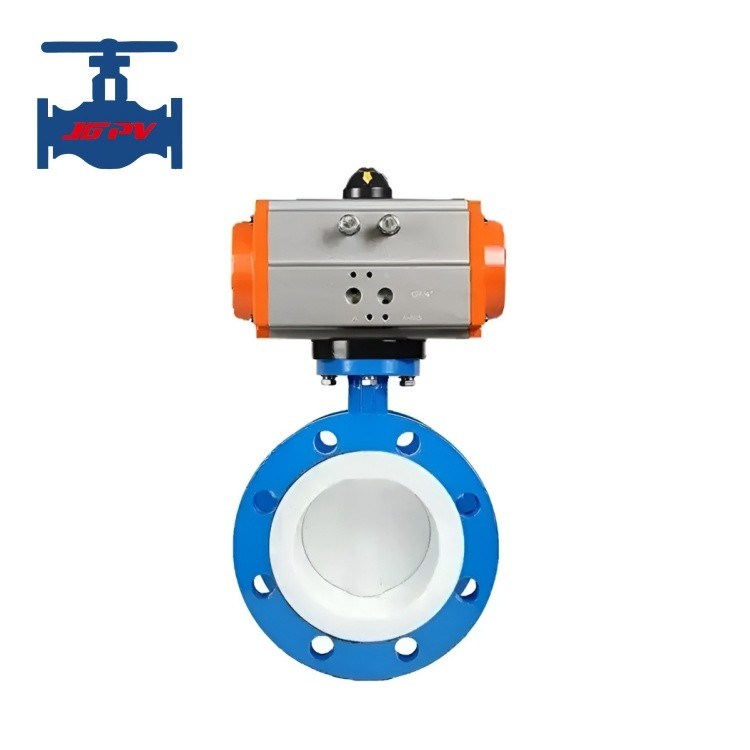

Sorot: Katup Kupu-kupu Pneumatik dengan segel lunak
Pengantar produk:
Klep kupu-kupu yang tertutup lembut, sebagai komponen yang digunakan untuk mencapai kontrol on-off dan regulasi aliran dalam sistem pipa, telah banyak diterapkan di berbagai bidang seperti minyak bumi, kimia, metalurgi,Pada teknologi katup kupu-kupu yang ada, sebagian besar jenis penyegelan mengadopsi desain struktural dengan bahan penyegelan seperti karet dan polytetrafluoroethylene.Mereka tidak cocok untuk industri yang membutuhkan ketahanan suhu tinggi, ketahanan tekanan tinggi, ketahanan korosi, dan ketahanan aus.
Tipe yang relatif maju adalah katup kupu-kupu bersegel keras logam eksentrik tiga, di mana tubuh katup dan kursi adalah komponen terintegrasi.Permukaan penyegelan kursi katup dilapisi dengan bahan paduan tahan suhu dan tahan korosi melalui pengelasan permukaan. multi-lapisan lembut ditumpuk cincin penyegelan yang diperbaiki pada disk katup. Dibandingkan dengan katup kupu-kupu tradisional, jenis ini menawarkan keuntungan seperti ketahanan suhu tinggi,operasi ringan, pembukaan / penutupan tanpa gesekan, kompensasi penyegelan melalui peningkatan torsi mekanisme transmisi selama penutupan, peningkatan kinerja penyegelan, dan masa pakai yang diperpanjang.
Parameter teknis produk:
|
Nominal Diameter DN (mm)
|
50 ~ 1200
|
|
Tekanan nominal PN (MPa)
|
0.6️4.0
|
|
Tekanan uji (MPa)
|
Kekuatan (air)
|
0.9️6.0
|
|
Tutup (Banyu)
|
0.66️4.4
|
|
Komponen Utama
|
Tubuh
|
Baja tahan karat/Baja karbon/Baja paduan
|
|
pelat katup
|
Baja tahan karat/Baja karbon/Baja paduan
|
|
batang katup
|
2Cr13 stainless steel
|
|
Pengemasan
|
PTFE, grafit fleksibel
|
|
Selang
|
Baja tahan karat, PTFE, karbida semen
|
|
Suhu kerja
|
-40 ̊570°C
|
|
Sedang cocok
|
Air, minyak, uap, asam dan alkali dan media korosif lainnya
|
Fitur produk:
1Desain eksentrik ganda dengan segel yang mengencangkan diri secara dinamis: Tekanan penyegelan meningkat seiring dengan penutupan katup, memastikan
keandalan di bawah tekanan tinggi dan media kecepatan tinggi.
2Baja tahan karat dikombinasikan dengan karet tahan minyak nitril untukpenyegelan: Tinggi kekuatan, tahan korosi, tahan minyak,
anti-penuaan, dan tahan lama.
3. cincin penyegelan karet dapat dipasang pada tubuh katup atau cakram, beradaptasi dengan karakteristik media yang berbeda untuk serbaguna
aplikasi.
4. cakram terstruktur menyeimbangkan kekuatan dan ringan: Aliran aliran besar mengurangi resistensi, menghemat energi, dan
meningkatkan efisiensi aliran.
5. Lapisan enamel panggang secara keseluruhan untuk perlindungan korosi; kursi penyegelan yang cepat berubah memungkinkan mudah beradaptasi dengan berbagai
media.
6Penutup dua arah memungkinkan pemasangan tanpa pembatasan arah aliran atau orientasi, ideal untuk pemasangan fleksibel di
jaringan pipa yang kompleks.
7Desain mekanik ergonomis mengurangi torsi operasi lebih dari 30%, memastikan operasi yang tepat dan lancar untuk kontrol manual dan otomatis, dengan efisiensi pemeliharaan yang tinggi.
