Menyoroti:
Katup Kupu-Kupu Wafer
, Katup kupu-kupu tipe lug standar
Application:: |
General |
Tipe Menengah:: |
Air, uap dan minyak dll. |
Jenis pemasangan:: |
Pemasangan Langsung |
Standar atau tidak standar:: |
Standar |
Cara mengalir:: |
Dua arah |
Aktuasi:: |
Manual, listrik, pneumatik, otomatis |
Kinerja Sealing:: |
Penyegelan |
Suhu Kerja:: |
Suhu normal dan suhu tinggi |
Aplikasi Tekanan:: |
Tekanan Normal |
Garansi Kualitas:: |
18 bulan |

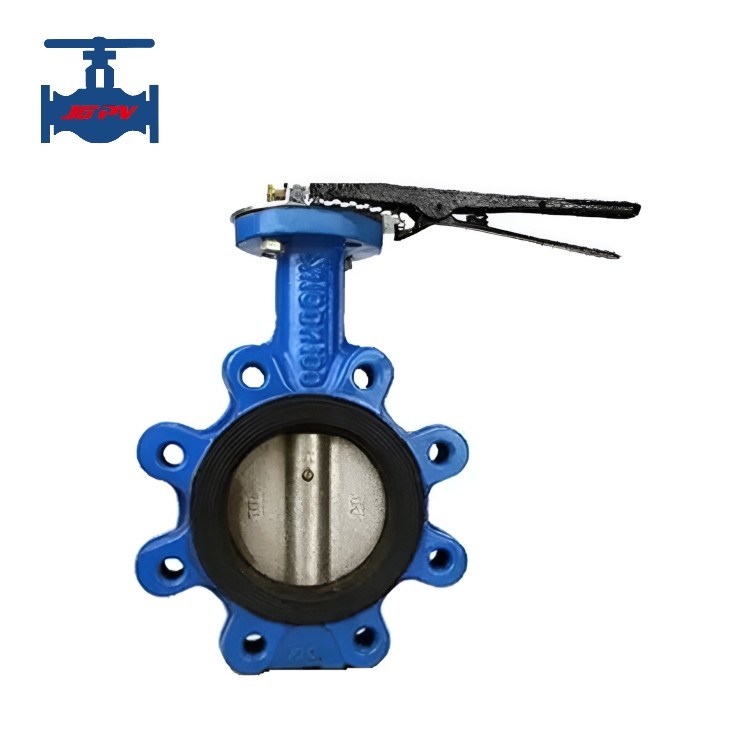

Katup kupu-kupu wafer tipe lug standar untuk jenis sedang di industri uap dan minyak
Sorot:Klep kupu-kupu jenis lug
Pengantar produk:
Katup kupu-kupu wafer dihubungkan antara dua flang pipa dengan katup baut ganda, strukturnya sederhana, ukuran kecil, berat ringan, hanya dengan beberapa bagian.Dan hanya perlu memutar 90 ° dapat dengan cepat membuka dan menutup, operasi sederhana, sementara katup memiliki karakteristik kontrol cairan yang baik.ketebalan lempengan kupu-kupu adalah satu-satunya resistensi ketika media mengalir melalui tubuh katup, sehingga penurunan tekanan yang dihasilkan oleh katup sangat kecil, sehingga memiliki karakteristik kontrol aliran yang baik. katup kupu-kupu memiliki dua jenis penyegelan: segel pegas dan segel logam. katup segel elastis,cincin penyegelan dapat dipasang pada tubuh katup atau dipasang pada pinggiran cakram.
Parameter teknis produk:
|
Nominal Diameter DN (mm)
|
40 ~ 600
|
|
Tekanan nominal PN (MPa)
|
1.6
|
|
Tekanan uji (MPa)
|
Kekuatan (air)
|
2.4
|
|
Tutup (Banyu)
|
1.76
|
|
Komponen Utama
|
Tubuh katup
|
Besi elastis
|
|
Disk
|
QT450-10
|
|
Kursi
|
NBR, EPDM
|
|
Aksel
|
20Cr13
|
|
Suhu kerja
|
≤ 80°C
|
|
Sedang cocok
|
Air dan minyak
|
|
Hubungan
|
Jenis wafer
|
|
Metode yang didorong
|
Operasi tuas
|
Fitur produk:
1.Desain sesuai dengan API 609/EN 593.
2.Ketegangan di kedua arah, jenis lug dengan telinga berujung.
3.Sleeve fleksibel yang disesuaikan dengan bentuk tubuh memastikan torsi operasi yang rendah. semi batang tinggi dan rendah memberikan koefisien aliran yang tinggi, disk mesin di pinggiran memberikan torsi rendah dan teratur.
4.Flange pemasangan sesuai dengan ISO 5211.
5.Torsi operasi kecil, ketangkasan penghematan tenaga kerja, mudah dioperasikan,
6.Dapat dipasang di posisi manapun, pemeliharaan mudah.
7.Bagian penyegelan dapat diganti, dan kinerja penyegelan dapat diandalkan, mencapai kebocoran nol penyegelan dua arah.
8.Bahan penyegelan tahan penuaan, tahan korosi, umur panjang.
9.Struktur yang sederhana, interchangeability umum yang baik, kinerja biaya tinggi.
10.Segel batang tidak mudah deformasi, sehingga untuk menghindari fenomena kebocoran batang yang umum, dukungan keseluruhan baik, stabil dan dapat diandalkan.
