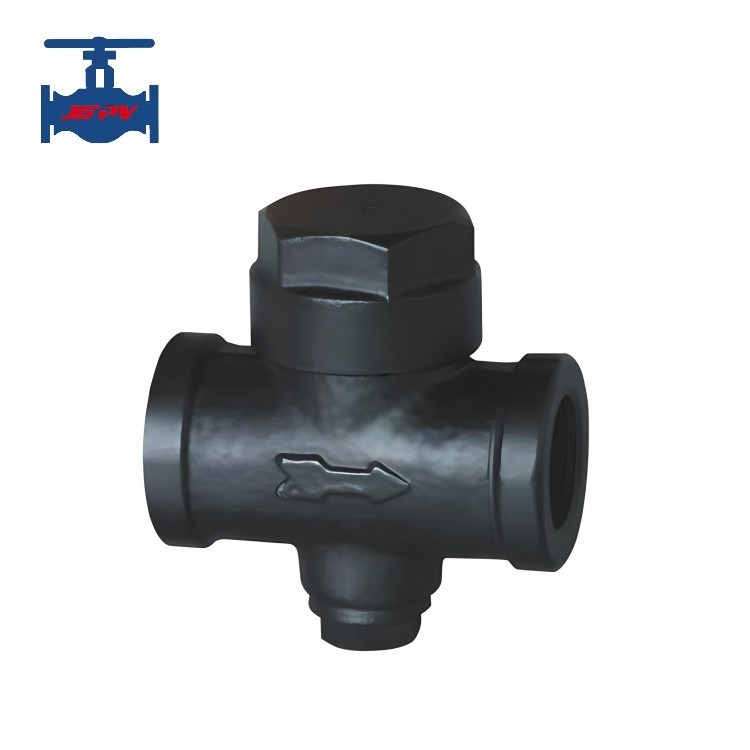

ASTM A216-WCB Thermodynamic Type Steam Trap untuk penggunaan pipa uap

Pengantar produk:

Katup trap uap tipe disk termodinamika didasarkan pada prinsip termodinamika, memanfaatkan karakteristik yang berbeda dari uap dan termodinamika kondensat.Karena tingkat aliran dan volume uap dan kondensat yang berbeda yang melewati lubang katup, menyebabkan perubahan tekanan dinamis dan statis dalam energi kinetik dan energi potensial, yang mengakibatkan perubahan perbedaan tekanan antara bagian atas dan bagian bawah pelat katup,mengemudi pelat katup untuk membuka dan menutup lubang kursi katup, sehingga mencapai tujuan penyumbatan uap dan drainase. katup trap uap tipe disk banyak digunakan dalam pipa utama uap, pipa pelacakan panas, volutes jaket,dan berbagai peralatan uap kecil.

Termodinamika stim trap adalah sangat kokoh dan mudah untuk mengoperasikan katup pembuangan. jenis ini stim trap bekerja dengan kekuatan yang dihasilkan ketika flash uap melewati katup stim trap,Seperti yang ditunjukkan dalam diagram gambaran umumSatu-satunya komponen bergerak adalah disk yang terletak di pesawat di dalam ruang kontrol.
Selama fase start-up, karena tekanan, cakram diangkat,dan air kental dan udara melewati kursi katup bagian dalam dan dilepaskan dari tiga lubang kecil di outlet luar melalui bagian bawah cakram.
Ada pelat katup bergerak di dalam katup pembuangan tenaga termal, yang merupakan komponen sensitif dan komponen penggerak.Menurut prinsip termodinamika yang berbeda dari aliran laju dan perubahan volume uap dan air kental yang melewati, perbedaan tekanan yang berbeda dihasilkan di atas dan di bawah pelat katup untuk mendorong pelat katup untuk membuka dan menutup katup.dan derajat subpendinginan adalah 8 °C -15 °C.

Komponen dan kinerja produk:

Produk aplikasi:

1Katup ini memiliki struktur yang kokoh, berat ringan, volume kecil, dan rentang tekanan yang luas, tanpa perlu penyesuaian apapun.

2Dilengkapi dengan perangkat pembuangan udara, dapat dengan cepat mengeluarkan udara awal dan memastikan operasi pneumatik yang cepat.

3. Ini dapat menahan uap yang terlalu panas, memiliki ketahanan yang baik terhadap pembekuan, dan instalasi tidak dibatasi, yang semuanya dapat bekerja normal.
