Menyoroti:
Z45T-16 katup gerbang
, Katup gerbang bergelombang tembaga
, Katup gerbang batang non-tinggi manual
Aplikasi:: |
Umum |
Tipe Menengah:: |
Air, uap dan minyak dll. |
Jenis pemasangan:: |
Pemasangan Langsung |
Standar atau tidak standar:: |
Standar |
Cara mengalir:: |
Dua arah |
Aktuasi:: |
Manual, listrik, pneumatik, otomatis |
Kinerja Sealing:: |
Penyegelan |
Suhu Kerja:: |
Suhu normal dan suhu tinggi |
Aplikasi Tekanan:: |
Tekanan Normal |
Garansi Kualitas:: |
18 bulan |

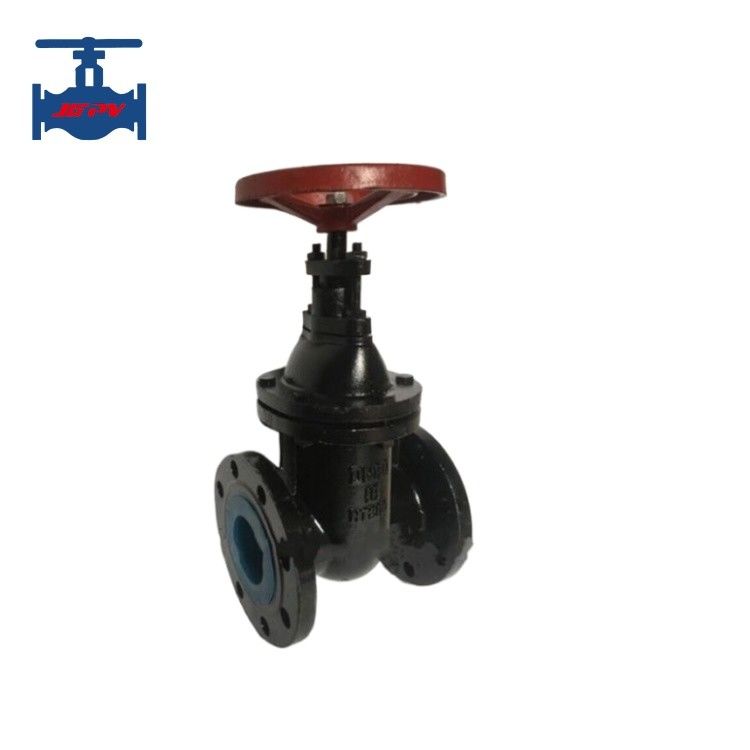

Z45T-16 Manual Non-Rising Stem Tembaga Flanged Gate Valve
Sorotan: Katup Gerbang Bergelang Tembaga Batang Non-Naik Manual Z45T-16
Pengantar produk:
Katup gerbang adalah seperti gerbang, dengan arah gerakan tegak lurus terhadap arah fluida, dan katup gerbang hanya dapat dibuka dan ditutup sepenuhnya, tidak disesuaikan atau dicekik, Ini adalah banyak digunakan dalam industri petrokimia, farmasi, tenaga listrik, dan industri lainnya.Ini katup gerbang dengan batang non-naik, memiliki dua permukaan penyegel, dengan bahan baku perunggu, membentuking sebuah baji dengan baji angle bervariasi dengan parameter katup, biasanya 50, dan 2°52' ketika suhu sedang tidak tinggi, itu adalah dibuat menjadi satu tubuh utuh, jadi disebut gerbang kaku, itu adalah Dipasang di pipa, sebagai peralatan sirkuit tertutup hanya, tidak diizinkan untuk menyesuaikan laju aliran dan penggunaan kosong.Prinsip kerjanya: putar roda tangan untuk membuka dan menutup pelat katup yang terhubung ke batang oleh roda tangan dan ulir batang maju, mundur, angkat atau turun, operasi sangat mudah.
Parameter spesifikasi produk:
|
Diameter Nominal DN (mm)
|
50~1000
|
|
Tekanan Nominal PN (MPa)
|
1.6
|
|
Tekanan Uji (MPa)
|
Kekuatan (air)
|
2.5
|
|
Tutup (Air)
|
1.76
|
|
Komponen Utama
|
Badan katup
|
HT200
|
|
Tudung & Cakram
|
HT200
|
|
Batang
|
2Cr13
|
|
Segel
|
Perunggu aluminium cor
|
|
Pengepakan
|
Cincin tipe O
|
|
Roda tangan
|
HT200
|
|
Suhu kerja
|
≤100℃
|
|
Media yang cocok
|
Air
|
|
Koneksi
|
Koneksi flensa
|
Fitur produk:
1. Resistensi aliran rendah, badan katup saluran media internal lurus, media menjadi aliran garis lurus, resistensi aliran adalah
kecil.
2, Hemat tenaga kerja untuk membuka dan menutup pdibandingkan dengan katup bola, karena apakah terbuka atau tertutup, arah gerakan gerbang tegak lurus terhadap arah sisi aliran media.
3. Tinggi tinggi dan waktu buka dan tutup yang lama. Langkah buka dan tutup gerbang lebih besar, dan penurunan dilakukan melalui batang sekrup.
4, Fenomena palu air rendah karena waktu henti yang lama.5,
Dua arah arah, media dapat mengalir ke kedua sisi ke segala arah, mudah dipasang.6. Panjang struktural (jarak antara dua ujung penghubung cangkang) kecil.
